专业的电子工程视角：拆解参数逻辑，规避选型陷阱
在电源滤波、DC-DC转换或EMI抑制电路中，一个看似普通的120µH插件电感，其参数偏差5%就可能导致整个系统效率下降或产生噪声。面对2474-26L这类规格的电感，如何快速读懂Datasheet中的关键参数，并准确判断它是否满足你的设计需求？本指南将为你拆解2474-26L的核心参数，并提供一套实用的选型逻辑，助你避开选型陷阱，一次选对。

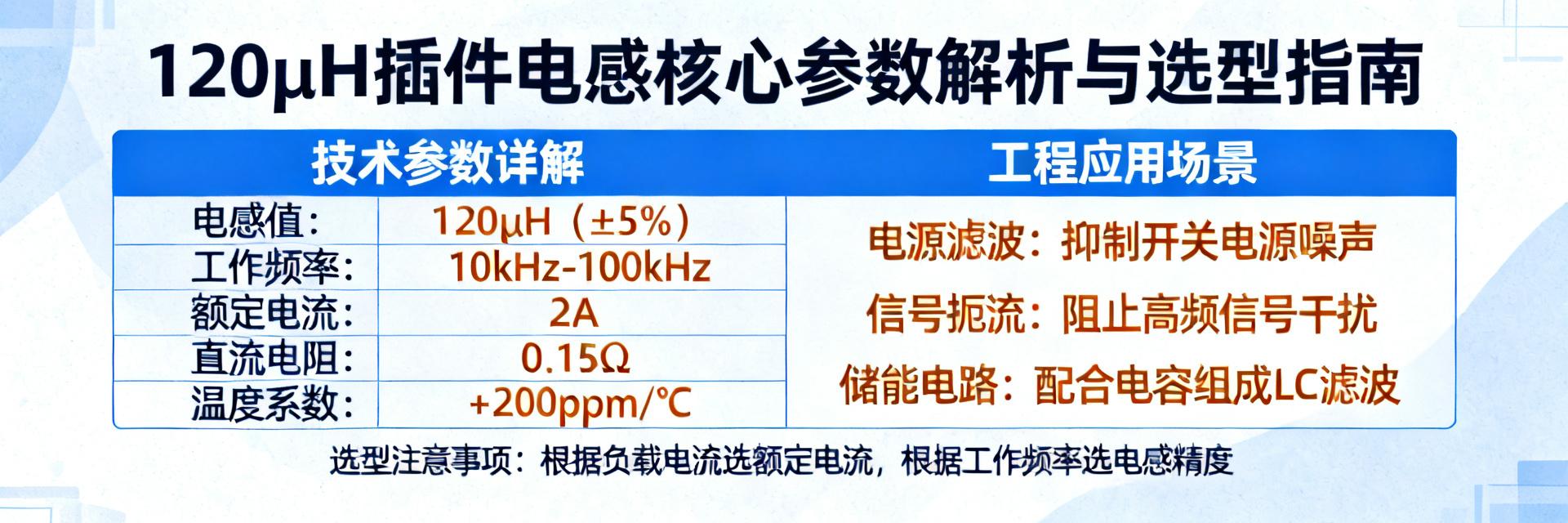

一、2474-26L 电感核心参数逐项解析
理解2474-26L的电气性能，是将其正确应用于电路设计的第一步。每一组参数背后，都对应着实际工程中的权衡与考量。我们从最基础的参数开始，逐步深入。
| 关键参数项目 | 规格值 | 工程关注点 |
|---|---|---|
| 标称电感值 | 120µH | 测试频率(1kHz)与实际工作频率的偏差 |
| 允许公差 | ±15% | 最坏情况下的系统稳定性校验 |
| 直流电阻 (DCR Max) | 283mΩ | 铜损与温升管理 (I²R) |
| 额定电流 (Rated Current) | 1.12A | 建议降额至80%使用 (约0.9A) |
1. 标称电感值 (120µH) 与公差 (±15%) 的工程意义
120µH是该电感在标称条件下的核心值。在降压或升压电路中，这个值决定了纹波电流的大小。±15%的公差意味着你设计的电路必须在电感值从102µH到138µH的范围内都能稳定工作。更关键的是，这个参数通常在1kHz频率下测试。如果你在100kHz的开关频率下使用，实际电感值会因磁芯特性而有所不同。因此，选型时务必确认你的LCR测试仪频率与Datasheet一致，否则得到的测试结果可能误导你的判断。
2. 直流电阻 (DCR Max: 283mΩ) 与额定电流 (1.12A) 的平衡
283mΩ是2474-26L的最大直流电阻。这个数值直接决定了电感在通过电流时产生的I²R铜损。例如，在1A电流下，仅DCR带来的损耗就高达283mW，这部分能量会转化为热量，影响整机热设计。而1.12A的额定电流，通常是基于允许温升（如ΔT=40°C）定义的。实际设计时，建议留足降额余量，例如将工作电流控制在额定电流的80%（约0.9A）以内。这样做能确保电感在长期运行或高温环境下，温度不会超过其绝缘等级，从而保证可靠性。
二、基于2474-26L 参数的选型与场景匹配
同样的电感，在不同电路中扮演的角色完全不同。我们需要根据具体应用场景，抓住2474-26L最突出的特性进行匹配，而不是盲目追求所有参数都完美。
场景A：电源滤波
重点关注：阻抗特性。作为非屏蔽电感，适合对辐射噪声不敏感的低频或初级滤波（如线性电源后级）。高频段由于寄生电容影响，EMI抑制力有限。
场景B：DC-DC转换
重点关注：饱和电流。需核算峰值电流不超过预估饱和电流的1.5倍。由于轴向封装散热好，但在临界点使用风险极高。
三、从Datasheet中挖掘被忽略的关键细节
1. 封装与安装：轴向引线式的焊接工艺要点
2474-26L采用“Axial”（轴向）封装，其引线从磁芯两端沿同一轴线伸出，非常适合传统的通孔焊接（Through Hole）。在进行手工焊接或波峰焊时，引线成型（弯脚）需要特别注意：弯折点应距离磁芯本体至少2mm以上，以免损伤内部线圈。建议使用烙铁焊接时，温度控制在350°C以下，每个焊点接触时间不超过5秒。过高的温度或过长的焊接时间，可能会损坏引线端的绝缘层，甚至导致内部焊点脱开。
2. 环境适应性：工作温度范围与可靠性
-55°C~+125°C的宽温范围，表明2474-26L适用于工业级甚至部分非严格的车规级应用。在此温度范围内，非屏蔽设计的散热优势会体现出来：热量可以直接通过磁芯散发，而屏蔽结构则像一个保温瓶。但同时，非屏蔽设计在高温下可能会向周围敏感电路（如高精度ADC、射频电路）辐射更强的电磁干扰。如果你的设备工作环境温度高，且对EMI敏感，那么即使2474-26L的电性参数达标，也需要在布局上与之保持距离，或者优先考虑屏蔽电感。
关键摘要
- 核心参数与降额：标称120µH和1.12A的电流是选型基础，但设计时必须考虑±15%的公差和80%的电流降额，以确保全工况下的稳定性和热管理。
- 场景化应用逻辑：在电源滤波场景中，重点关注其低频阻抗特性；在DC-DC转换场景中，必须主动评估其饱和电流风险，避免磁芯饱和导致的电路失效。
- 非屏蔽特性权衡：2474-26L的非屏蔽设计带来了成本和散热优势，但在高频EMI抑制和高温环境下的抗干扰能力上存在天然短板，布局时需谨慎规划。
常见问题解答
1. 如何用万用表简单判断2474-26L电感的好坏？
使用万用表的电阻档（如200Ω档）测量2474-26L的两端。正常情况下，你应该能测到一个较小的电阻值，大约在283mΩ附近。如果读数为无穷大，则说明线圈内部断路；如果读数为零或接近零，则说明线圈短路或匝间短路。但请注意，万用表无法测量电感值，判断电感值是否准确，需要使用LCR电桥。
2. 2474-26L的额定电流1.12A是直流电流还是交流电流？
通常情况下，Datasheet中标注的额定电流是指最大允许的直流电流。该值基于电感在通入1.12A直流电流时，其自身温升不超过允许值（如40°C）来定义。你的电路中的总电流（直流分量+纹波交流分量）的有效值不应超过此值。特别要注意，纹波电流的高频成分会加剧磁芯损耗和趋肤效应，导致实际温升比纯直流情况下更高。
3. 在电路板空间紧张时，有什么替代2474-26L的贴片电感方案？
如果你的设计已经转向表面贴装（SMT），无法使用轴向插件电感，那么可以寻找参数相近的贴片功率电感。例如，一些尺寸为12mm x 12mm的屏蔽式贴片电感，通常能提供100µH~150µH的电感值和1A~2A的额定电流。需要注意，贴片电感的DCR通常略低于同类插件电感，但其饱和电流和温度特性会因磁芯材料而异。选型时，务必核对SMD元件的Datasheet，并与2474-26L的DCR和额定电流进行直接对比。
4. 2474-26L的±15%公差意味着我设计的电源纹波也会偏差15%吗？
不一定。电源输出纹波的大小取决于电感、输出电容和开关频率的综合作用。在降压电路中，纹波电流与电感值成反比。因此，当电感值从120µH变化到138µH（+15%）时，纹波电流会减小约13%，这通常对系统有利。但当电感值下降到102µH（-15%）时，纹波电流会增加15%以上，可能导致输出纹波电压超标。因此，要求严格的电路设计时，建议按最坏情况（最小电感值）进行纹波计算和验证。
5. 为什么2474-26L的Datasheet里没有给出饱和电流？
这是一个常见且重要的问题。许多针对通用滤波或通用电感市场设计的轴向插件电感，其Datasheet可能不会详细列出饱和电流。原因在于：这类磁芯的设计主要关注标称电感和DCR，其饱和特性依赖于磁芯材料和设计余量。对于要求不高的应用，额定电流已经能起到保护作用。但对于DC-DC转换器这类对电感饱和非常敏感的应用，这确实是一个信息缺失。建议你直接联系供应商或原厂，索要该型号的饱和电流曲线；或者，选择参数更透明的开关电源专用电感。
