以 2474-58L 为例的 5 步选型法,解决效率低下与输出纹波难题
在 DC-DC 电源设计中,电感选型不当是导致效率低下、输出电压纹波过大甚至电路不稳定的常见“元凶”。面对数据手册上繁复的参数,工程师如何快速锁定那颗“对”的电感?本文将化繁为简,以经典的 2474-58L 系列电感为例,带你掌握一套精准、高效的选型方案,确保电源设计一次成功。
理解核心:电感在 DC-DC 电路中的关键角色
储能与滤波:决定效率与纹波
电感值(L)是核心参数。值过小会导致峰值电流过高,增加损耗并增大输出纹波;值过大则会降低系统的瞬态响应速度,且可能因直流电阻(DCR)增大而带来额外损耗。
选型不当的代价
若饱和电流(Isat)不足,电感在大电流下饱和,电感量骤降,导致开关管电流尖峰,不仅降低效率,还可能直接损坏电子元器件。
解码数据手册:2474-58L 关键参数剖析
| 核心参数 | 定义与影响 | 选型建议 |
|---|---|---|
| 电感值 (L) | 储能能力的体现,决定纹波大小 | 根据拓扑结构计算中心值 |
| 饱和电流 (Isat) | 电感量下降一定比例时的电流极限 | 需大于最大峰值电流的 1.2 倍 |
| 直流电阻 (DCR) | 绕线电阻,产生焦耳热损耗 | 在体积允许下越小越好 |
| 自谐振频率 (SRF) | 电感呈现感性的最高频率极限 | 应远高于开关频率(5-10倍) |

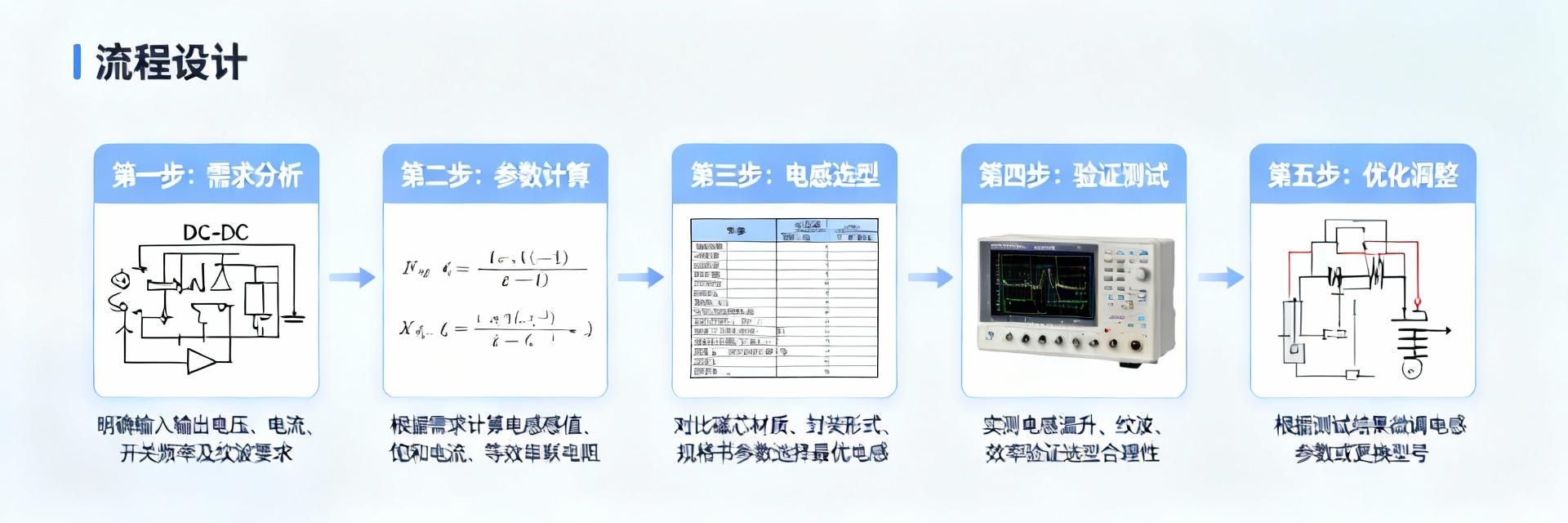

五步精准选型法:从理论到实践
01
计算理论电感值
利用公式 L = (VIN - VOUT) * (VOUT/VIN) / (Fsw * ΔIL) 确定核心感量。
02
确定饱和电流余量
计算峰值电流 IPEAK,确保电感 Isat ≥ 1.25 * IPEAK。
03
优化 DCR 与尺寸
在效率、温升和 PCB 空间之间取得平衡,选择低 DCR 型号。
04
核对 SRF 频率
确保 SRF > 5-10 倍工作频率,避免在高频下电感失效。
典型应用场景验证 (2474-58L 4.7µH 示例)
峰值电流负载率 (IPEAK / ISAT)
73% (安全)
温升余量 (基于 DCR 损耗)
85% (优秀)
频率安全系数 (SRF / Fsw)
60x (极高)
超越数据手册:进阶应用与测试
PCB 布局与热管理
电感应尽量靠近开关芯片的 SW 引脚,回路面积最小化。对于大电流应用,建议在电感底部铺设散热过孔,确保热量能有效传导。实测时,可使用红外热像仪监测满载温升,确保 ΔT
磁芯材料的选择
- 铁氧体: 高频损耗低,适合 1MHz 以上应用。
- 合金粉末: 抗饱和能力强,适合超大电流。
- 金属复合材料: 小型化平衡之选。
关键摘要
- • 核心参数是基石: L、Isat、DCR、SRF 缺一不可。
- • 五步流程: 计算、评估、权衡、核对、验证。
- • 实测验证: 结合 PCB 布局与实际电流波形。
- • 关注材料: 根据频率和电流选择合适的磁芯。
常见问题解答 (FAQ)
电感值是不是越大越好? +
并非如此。电感值增大会减小纹波电流,但会降低系统的瞬态响应速度。同时,大电感通常体积更大、DCR 更高,会增加损耗。需要在纹波与响应速度间寻找平衡点。
为什么饱和电流 (Isat) 参数如此重要? +
当电流超过 Isat 时,磁芯饱和,电感量会急剧下降。这会导致电流尖峰,使开关管过热甚至烧毁,是保证系统可靠性的底线指标。
如何快速筛选合适的电感型号? +
遵循“先电气后物理”顺序:先根据感量和电流筛选系列(如 2474-58L),再根据 DCR 损耗和 PCB 尺寸锁定具体封装,最后核对 SRF 是否满足频率要求。
