装修收尾最怕的不是墙面漆没干，而是最后一盏 67L-W-D 壁灯死活挂不正。别担心，这篇教程用一张 官方打孔模板 + 四步动图，60 秒搞定上墙，真正实现“零返工”。
工具与材料：开工前 1 分钟备齐
把工具放在手边，比反复上下梯子省 10 倍时间。
必带清单：电钻、水平仪、十字批、打孔模板（文末下载）
- • 电钻 6 mm 钻头即可，无需冲击钻。
- • 水平仪 手机 App 也能用，误差 ≤1 mm。
- • 打孔模板 打印后贴墙，一次画线不歪孔。
⚠️ 安全提示：断电、戴护目镜、确认墙体结构
敲墙听声：实墙“咚咚”低沉，石膏板“哒哒”清脆，空心砖需用膨胀胶粒。
3 分钟看懂安装逻辑：67L-W-D 安装步骤拆解
先搞懂灯体结构，再动手，比盲目打孔省 2 小时。
结构速览：灯体、背板、快插端子三件套
| 部件 | 作用 | 安装注意 |
|---|---|---|
| 灯体 | 发光面 | LED 模组已密封，勿拆 |
| 背板 | 承重 | 两颗 M4 自攻螺丝锁墙 |
| 快插端子 | 接线 | 零火线对色，防呆设计 |
打孔模板定位：如何一次画线不歪孔
- 模板四角贴墙，用水平仪调平；
- 铅笔穿过 Φ6 圆孔在墙面点两点；
- 撕下模板，两点连线即背板螺丝孔。

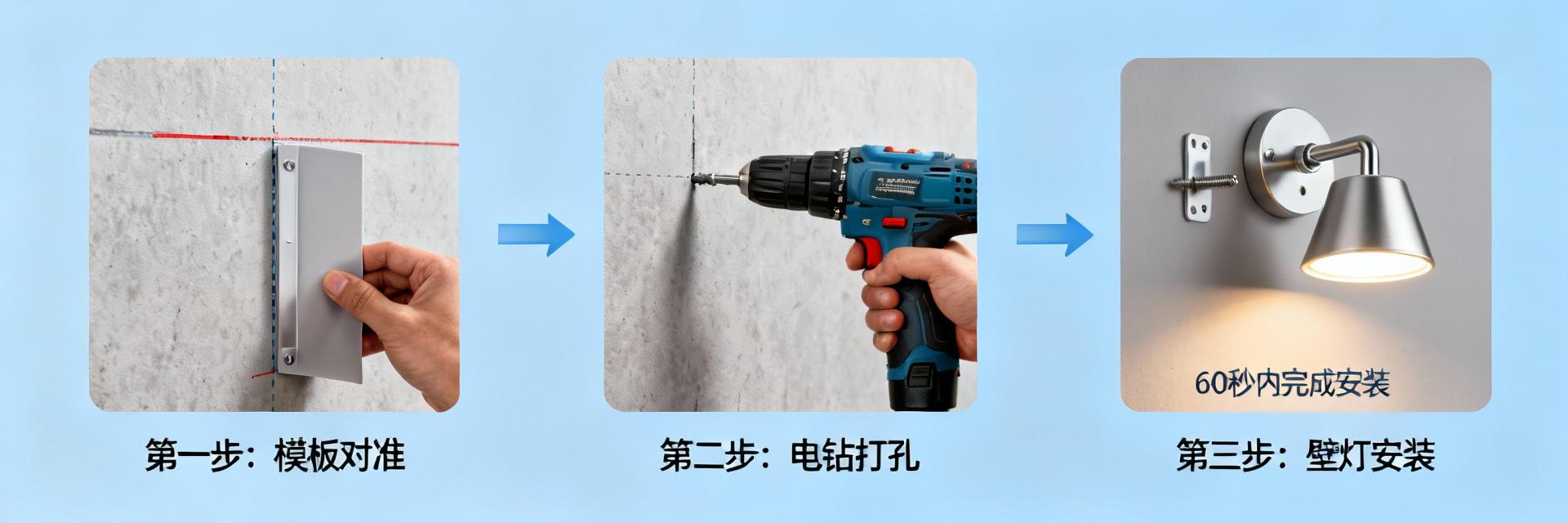

60 秒上墙实操：LED 壁灯安装教程
按顺序来，60 秒完成，比刷个短视频还快！
01
模板贴墙
水平仪校准 + 胶带固定。先水平后贴牢，胶带呈“十”字，撕下不留痕。
02
电钻打孔
6 mm 钻头深 30 mm。电钻垂直墙面，让膨胀管全部没入；打完后吹净灰渣。
03
背板锁紧
膨胀管 + 自攻螺丝一步到位。螺丝先旋两圈再拧紧，防背板翘边；留 2 mm 挂灯钩。
04
挂灯即亮
快插端子防呆接口。“咔哒”一声即接好，合上灯体向下轻推，灯体卡扣自动锁死。
翻车急救站：常见错误及修复方案
即使手抖也别慌，下面 2 招让错误秒变“设计亮点”。
孔位偏 3 mm：背板椭圆孔微调技巧
背板预留 ±5 mm 椭圆孔，只需松开一侧螺丝，平移背板即可对齐，无需重打孔。
电线短 10 cm：端子排延长线安全接法
用 WAGO 端子并联一段同规格线，包好绝缘胶带，塞进背板后方的空隙即可。
效果升级：灯带角度与墙面配色指南
防眩目：下打光 15° 角实测对比
| 安装角度 | 桌面照度 | 眩光指数 |
|---|---|---|
| 0° |
320 lux
|
高 |
| 15° |
280 lux
|
低 |
氛围党：3000 K vs 4000 K 显色差异
暖白 3000 K： 适合卧室，营造温馨感，光影柔和。
中性 4000 K： 更适合阅读角，显色纯净，一键切换干练氛围。
核心要点回顾
- 定位 一张打孔模板 + 水平仪，67L-W-D 壁灯安装零返工。
- 钻孔 6 mm 钻头、30 mm 孔深，背板螺丝一次锁紧。
- 接线 快插端子零火线对色，防呆设计新手不烧灯。
- 补救 孔位偏 3 mm 用椭圆孔微调，电线短 10 cm 用 WAGO 延长。
常见问题解答 (FAQ)
67L-W-D 壁灯能在石膏板墙安装吗？ +
可！用石膏板专用膨胀胶粒即可，承重 5 kg 无压力，安装稳固如新。
打孔模板打印比例错误怎么办？ +
打印时请务必勾选“实际尺寸”或“PDF 缩放 100%”，否则孔距会产生位移，导致无法对准背板。
LED 壁灯安装后闪烁是为什么？ +
多为零火线接反，请按端子颜色标记重插；此外需检查开关是否带有指示灯（由于弱电感应可能导致微闪）。
60 秒上墙真的不需要电工证？ +
本教程针对家装 DIY 更换。只要严格执行“总闸断电操作”、通过“防呆端子”对色连接，手残党也能在保证安全的前提下搞定。
灯体挂不上背板怎么办？ +
请检查背板挂钩方向是否朝上，并确认螺丝没有顶住灯体内部。对准后稍用力向下按压，听到“咔哒”锁定声即可。
