在自动化设备与精密传动领域，同步带是实现高精度、高效率运动控制的核心部件。
关键数据：数据显示，超过 30% 的传动系统故障源于同步带选型不当。
本文将深入解析2474-70L同步带的所有关键技术参数，从基础齿形到关键拉力，为您提供一份清晰、实用的选型指南，助您精准匹配需求，规避潜在风险。
同步带基础与2474-70L型号解读
同步带传动结合了带传动与齿轮传动的优点，通过带齿与带轮齿槽的啮合实现无滑差的同步运动。这种传动方式具有定位准确、传动比恒定、结构紧凑、无需润滑等核心优势，特别适用于需要精确同步的伺服系统、机器人关节及精密定位平台。
同步带工作原理与核心优势
同步带的核心在于其啮合传动原理。带体上的齿与带轮上的齿槽在张紧状态下紧密咬合，将驱动轮的旋转运动精确地传递到从动轮，避免了传统V带或平带因滑动导致的速比损失和定位误差。这使得它在需要严格同步关系的多轴联动系统中不可或缺。
“2474-70L”编码规则详解：长度、节距与材质
型号“2474-70L”遵循了行业通用的编码规则。后缀“L”赋予了同步带良好的柔韧性、耐磨性和抗拉伸性能，适用于空间紧凑、传递中小扭矩的场景。
核心几何参数深度剖析
几何参数是同步带物理特性的基础，直接决定了其承载能力、啮合精度和适用场景。
齿形选择：如何影响啮合精度与噪声

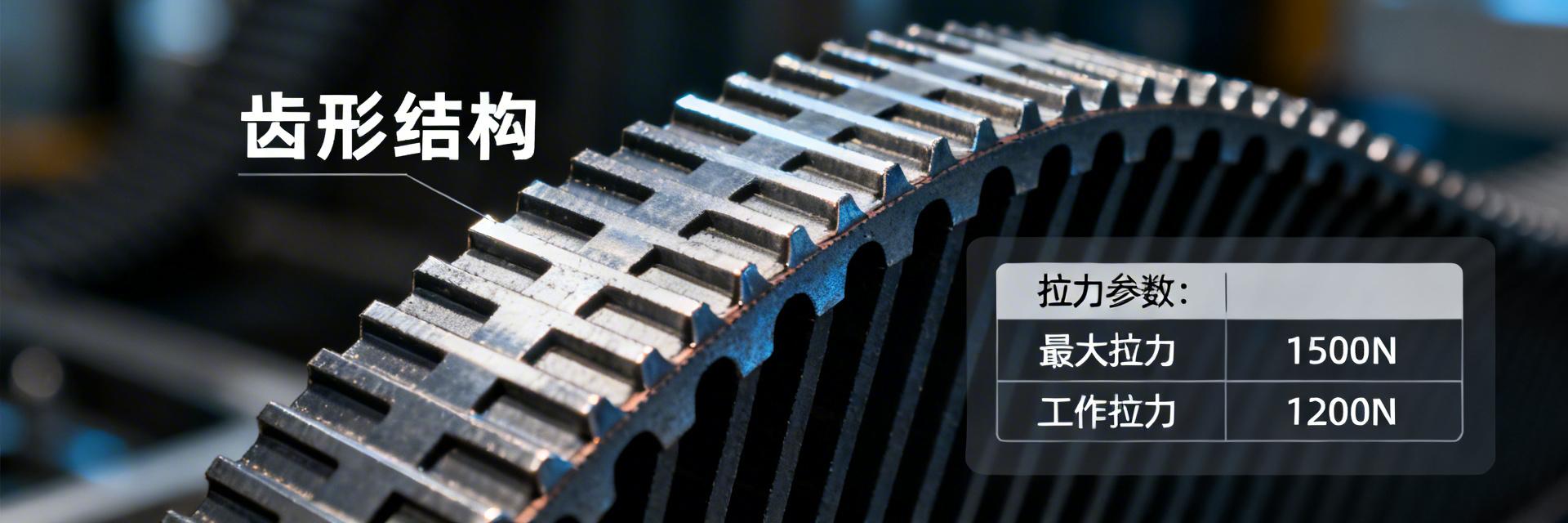

2474-70L采用的MXL齿形是一种微型齿，齿高较小，齿距细密。这种设计使其在高速、轻载的精密传动中表现出色，啮合平稳，运行噪声相对较低。选择时需权衡精度要求与负载大小。
节距、带宽与带高：尺寸参数对传动能力的决定性作用
| 参数名称 | 技术定义 | 对系统的影响 |
|---|---|---|
| 节距 (Pitch) | 相邻两齿中心线距离 | 决定传动分辨率与最小轮径 |
| 带宽 (Width) | 同步带的宽度 (如6mm/9mm) | 直接决定最大拉力容量 |
| 带高 (Thickness) | 带体总高度 | 影响弯曲刚度与耐疲劳性 |
关键性能参数与选型计算
额定拉力与最大工作张力：确保传动不打滑的基石
选型时必须确保由负载计算出的有效拉力小于带的额定拉力。若张力过大，会导致带齿过早磨损、跳齿甚至断裂。以下是载荷安全系数的可视化参考：
传动功率与线速度计算：匹配电机与负载的关键步骤
P = (T * v) / 1000
(P: 功率kW | T: 有效拉力N | v: 线速度m/s)
工程师需结合传动比，计算出同步带需要传递的功率和线速度，确保所选规格在预定转速下有足够的额定功率余量。
不同应用场景下的选型考量
A 高精度定位场景
在半导体封装、激光切割等3C设备中，应优先选择MXL这类细齿距型号，以减少啮合间隙。严格控制张紧力，避免过大压力损伤轴承。
B 重载高扭矩场景
针对自动化流水线，需着重考虑拉力余量。可能需要增加带宽，或升级至XL、L等大节距型号，并定期检查张紧状态。
安装、张紧与维护实践指南
正确的安装步骤与张紧力调整方法
安装时，应先调整两带轮中心距至最小。切勿使用工具硬撬。张紧力建议采用“手指按压法”：在中间位置按压，挠度应在中心距的1%-2%范围内。
日常检查要点与常见失效模式预防
- • 检查齿面是否有磨损、裂纹或线绳外露。
- • 预防粉尘异物进入导致带齿非正常磨损。
- • 确保防护罩完好，建立定期点检与更换计划。
