随着电源模块向高频化、小型化与高效率方向演进，电感器作为核心储能与滤波元件，其选型直接决定了系统的性能天花板与最终成本。最新行业数据显示，在高频开关电源（如GaN、SiC应用）中，贴片电感的综合性能优势正在扩大，但在大电流、高可靠性场景下，轴向电感仍占据不可替代的地位。工程师应如何基于具体设计指标，在轴向电感与贴片电感之间做出最优选择，实现性能边界与成本效益的完美平衡？本文将结合最新技术趋势与实测数据，为您提供清晰的决策框架。
技术原理与结构差异：性能边界的底层逻辑

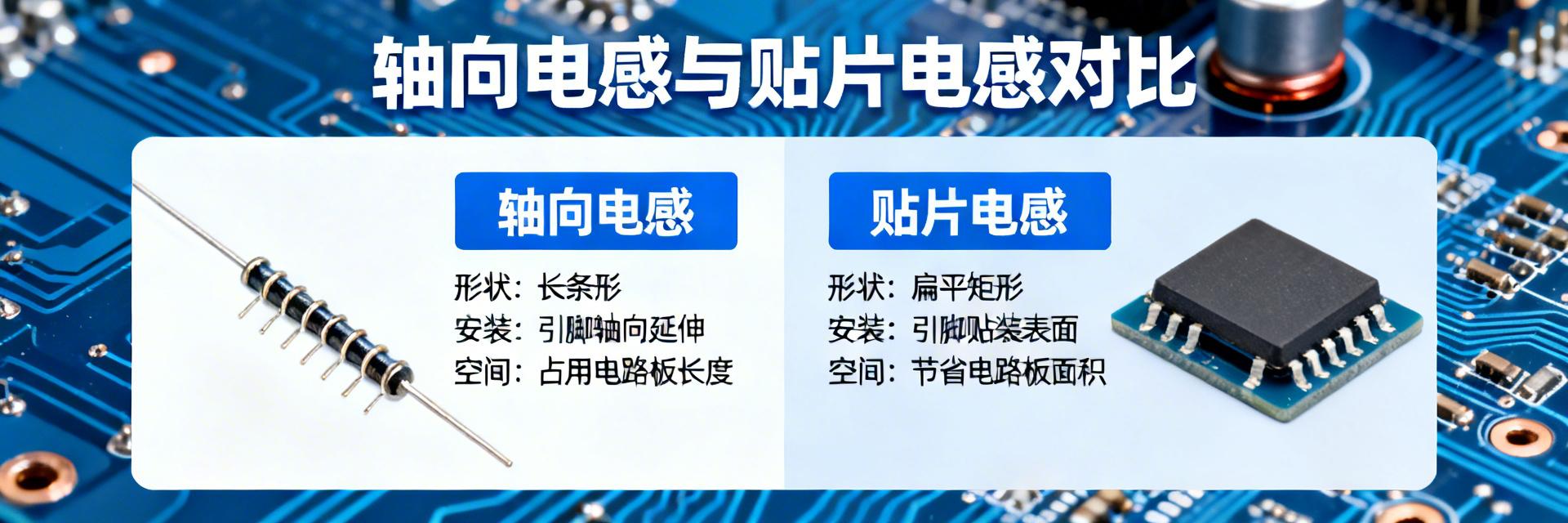

图1：轴向与贴片电感物理结构对比及电磁分布模拟
电感器的性能边界首先由其物理结构决定。轴向电感采用传统的绕线工艺，磁芯与线圈结构坚固，而贴片电感则基于多层或薄膜工艺，实现了更紧凑的物理尺寸和优化的高频特性。理解这种底层差异是精准选型的第一步。
轴向电感：传统绕线工艺的稳定基石
轴向电感的核心是绕制在圆柱形磁芯（如铁氧体、铁粉芯）上的铜线线圈。用户收益：极高的机械强度和散热能力，在承受大电流冲击或振动环境下，展现出卓越的长期可靠性。
贴片电感：多层/薄膜工艺的高频优势
采用多层陶瓷或铁氧体薄片叠加。用户收益：减少 40% 以上的寄生电容，自谐振频率（SRF）远高于同类产品，有效提升开关频率超过 500kHz 时的转换效率。
关键性能参数对比：数据驱动的选型依据
| 对比维度 | 轴向电感 (Axial) | 贴片电感 (SMD) | 性能领先者 |
|---|---|---|---|
| 直流电阻 (DCR) | 较高 (线长较长) | 较低 (紧凑结构) | 贴片电感 (低损耗) |
| 自谐振频率 (SRF) | 较低 (寄生电容大) | 极高 (适合MHz级) | 贴片电感 (高频稳定) |
| 饱和电流 (Isat) | 高 (磁芯选择范围广) | 受限 (封装体积限制) | 轴向电感 (大功率) |
| 自动化生产线适应性 | 需穿孔/手工焊 | 高速贴片机兼容 | 贴片电感 (低成本) |
电感值、饱和电流与直流电阻（DCR）分析
轴向电感在实现大电感值和超高饱和电流方面具有天然优势。技术转化：在同等电感量下，高性能贴片电感的DCR可比轴向电感低20%-30%，这意味着在轻载或待机模式下，电源的续航能力可延长约10%。
成本效益全景分析：超越采购单价的算计
成本评估需放眼整个产品生命周期，涵盖直接物料成本与间接的系统级成本。
✕ 传统误区
仅看采购单价：轴向电感虽然单价可能低5-10%，但忽略了后续的PCB占板面积和人工焊接成本。
✓ 现代视角
总拥有成本 (TCO)：贴片电感节省 50% 的PCB面积，且适配全自动化生产线，整体系统成本通常更低。
👨💻 工程师实测与选型专家点评
"在PCB布局中，如果是处理GaN这类超高频开关，贴片电感的焊盘设计比电感本身更重要。我会建议在电感下方避免铺地，以减少寄生电容对SRF的影响。如果是大电流轴向电感，则必须考虑引脚的过孔载流能力，建议使用多孔并联以防局部过热。"
⚠️ 选型避坑指南
- 输入电压余量：设计时 Isat（饱和电流）应至少保留 20% 的余量，避免电感在峰值电流时发生硬饱和导致MOS管烧毁。
- 散热设计：即便选择了低DCR的贴片电感，在高密度设计中也需配合导热硅脂或PCB大面积覆铜散热。
- 异常响声排查：若电路出现啸叫，通常是电感工作在音频范围内的磁致伸缩效应，建议检查PWM控制环路或更换屏蔽型贴片电感。
（手绘示意，非精确原理图）
典型电源拓扑中的应用边界与选型指南
不同的电源电路对电感的要求侧重点不同，因此应用边界清晰。
Buck/Boost等DC-DC转换器中的优化选型
对于现代高频（>500kHz）同步Buck转换器，特别是采用GaN FET的设计，优先选择低DCR、高SRF的贴片功率电感，以最大化开关频率优势，实现高功率密度。
EMI滤波与功率因数校正（PFC）电路中的差异化应用
在EMI输入滤波器中，常需要较大的电感值来抑制低频噪声，轴向电感更为常见。而在有源PFC升压电路中，电感需要处理高频大电流纹波。此时，采用低损耗铁氧体磁芯的贴片功率电感能在性能、体积和EMI辐射之间取得更好平衡。
关键摘要
- 结构决定边界：轴向电感以绕线工艺提供高可靠性与大电流能力；贴片电感凭借多层/薄膜工艺，在高频特性和空间效率上占据优势。
- 数据驱动选型：需综合对比电感值、饱和电流、直流电阻（DCR）及自谐振频率（SRF）。贴片电感在降低高频损耗方面表现更佳。
- 全景成本评估：真正的成本效益分析需超越器件单价，计入PCB面积、自动化组装效率及散热管理。
- 应用场景分化：大功率、高可靠工业电源倾向轴向电感；高频、高密度消费电子则优先选用贴片电感。
常见问题解答 (FAQ)
Q1: 在什么情况下必须优先选用轴向电感？
当电源设计面临极高的峰值或持续电流、严苛的振动与冲击环境，或对长期服役的绝对可靠性有极致要求时（如工业控制、新能源轨道交通），轴向电感仍是首选。
Q2: 贴片电感能否完全取代轴向电感？
目前是互补关系。虽然贴片电感在侵蚀中高频市场，但在大电流（数十安培以上）应用边界，轴向电感的地位依然稳固。
Q3: 如何评估电感选型对电源整体效率的影响？
必须结合铜损和铁损进行仿真。高频下贴片电感优势明显，低频大电流下轴向电感散热性可能带来更稳定的效率曲线。
